# 能生成CAD吗：怎样去将文件成功转换为CAD格式

在现代设计领域Adobe Illustrator () 和 Computer ded Design (CAD) 是两种常用的软件格式。格式主要用于矢量图形的设计而CAD格式则广泛应用于工程和建筑领域的图纸绘制。那么能否生成CAD呢？答案是肯定的。本文将详细介绍怎样将文件成功转换为CAD格式并探讨技术在CAD中的应用。

## 一、与CAD格式概述

### 1. 格式

格式是Adobe Illustrator软件设计的文件格式它是一种用于存矢量图形的文件格式。在中所有的图层和线都是用点来表示的这使得图形具有极高的灵活性和可编辑性。

### 2. CAD格式

CAD格式是Computer ded Design（计算机辅助设计）的文件格式。它基于数学坐标来表示图形适用于精确的工程图纸绘制。

## 二、文件转换为CAD格式的步骤

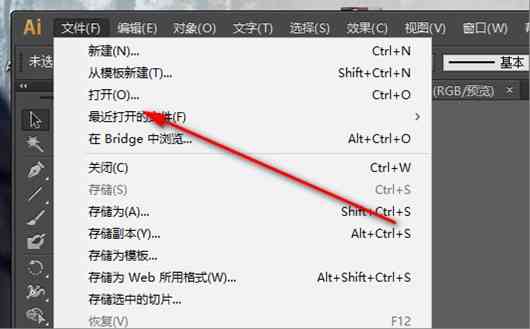

### 1. 打开软件

打开Adobe Illustrator软件进入操作界面。这里提供了丰富的工具和选项用于编辑和转换图形。

### 2. 选择圆角矩形工具

在工具箱中找到圆角矩形工具。这个工具可帮助咱们创建和编辑圆角矩形，但在此期间，咱们主要是为了熟悉的操作界面。

### 3. 输出文件为DWG格式

在菜单栏中找到“文件”选项，然后选择“输出”。在弹出的对话框中，选择保存格式为Autodesk CAD（*dwg）。DWG是CAD软件的一种常见文件格式。

ai能生成cad吗：如何将AI文件成功转换为CAD格式

### 4. 设置版本并保存

在保存对话框中，设置合适的版本（例如AutoCAD 2013），然后点击确定。这样，文件就被成功转换为CAD格式了。

### 5. 在AutoCAD中打开DWG文件

打开AutoCAD软件，选择“文件”菜单中的“打开”，找到刚才输出的DWG文件。打开后，可看到文件中的图形已经被转换成了CAD格式。

### 6. 分解图形

在AutoCAD中，选择所有图形，然后操作菜单中的“修改”选项，选择“分解”。这样，图形中的各个部分就可以被单独编辑了。

## 三、CAD图转换为格式的方法

假使需要将CAD图转换回格式，可以采用以下方法：

1. 打开AutoCAD软件，选择需要转换的图形。

2. 在菜单栏中选择“文件”选项，然后选择“输出”。

3. 在弹出的对话框中，选择保存格式为Adobe Illustrator（*.）。

ai能生成cad吗：如何将AI文件成功转换为CAD格式

4. 设置版本和保存路径然后点击确定。

## 四、技术在CAD中的应用

### 1. 设计自动化

技术能够帮助自动生成和修改设计图纸，从而提升设计效率。例如，通过算法，可自动识别和修改图纸中的错误，减少设计师的工作量。

### 2. 设计优化

技术能够通过分析大量设计数据，为设计师提供更优的设计方案。例如，在建筑设计中，能够分析建筑物的结构、材料、能耗等因素，从而优化设计。

### 3. 交互式设计

技术可实现交互式设计，让设计师在设计期间实时查看设计效果。这类交互式设计能够加强设计的准确性和效率。

## 五、总结

文件能够成功转换为CAD格式，这为设计师提供了更多的创作空间和灵活性。通过掌握与CAD之间的转换方法，设计师能够更好地利用两种软件的优势，增进设计效率和品质。同时技术在CAD领域的应用也将为设计行业带来更多创新和变革。
